建筑與市政工程防水通用規(guī)范在2023年4月1日正式實(shí)施，全文強(qiáng)制執(zhí)行，現(xiàn)摘出最重要的幾條如下

一、建筑與市政工程防水通用規(guī)范GB55030-2022

地下工程防水設(shè)計(jì)年限必須是大于或等于50年，一般建筑結(jié)構(gòu)設(shè)計(jì)壽命要求是50年，重要建筑是100年，所以說地下防水設(shè)計(jì)使用年限不應(yīng)低于結(jié)構(gòu)使用年限，即：大于等于50年。

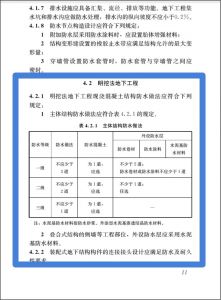

二、防水等級(jí)設(shè)防要求

一級(jí)防水，除防水混凝土必選外，還需要2道外設(shè)防水層。2道防水層其中一道必須是卷材或者是涂料。比如不能2道全部都是水泥基材料，2道可以全部都是卷次或涂料，也可以一道卷材一道涂料等組合方式。但是卷材或涂料必須用一道。

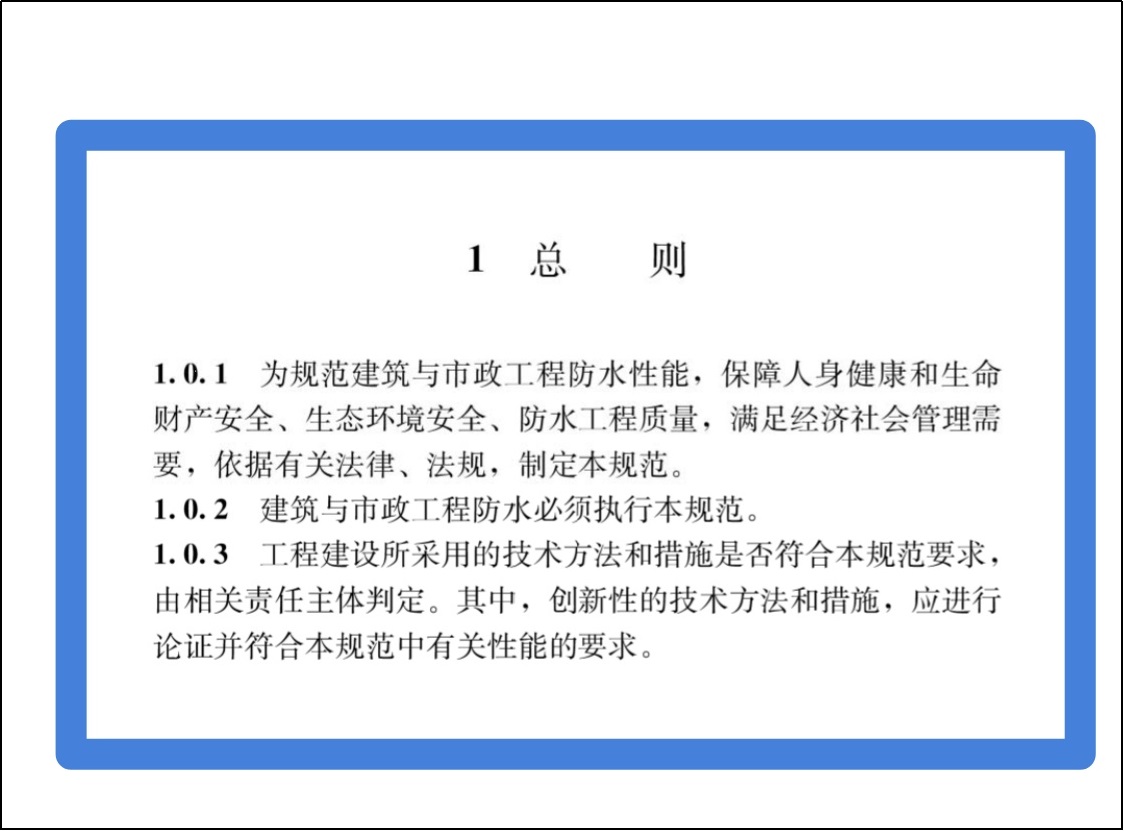

關(guān)于新技術(shù)應(yīng)用

新技術(shù)新產(chǎn)品可以使用嗎？可以，請(qǐng)專家論證即可。

關(guān)于防水混凝土的要求

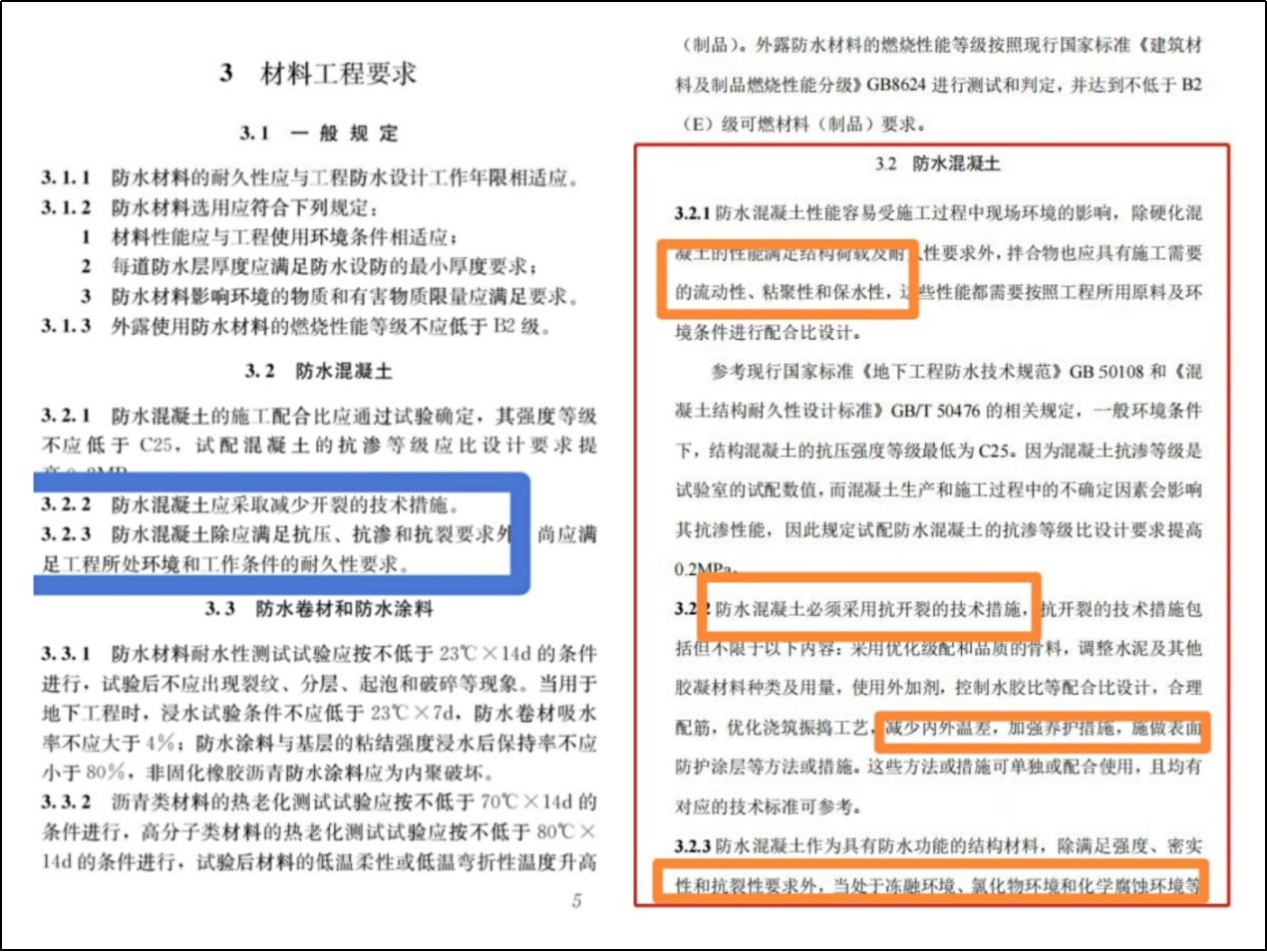

強(qiáng)條對(duì)防水混凝土提出了更高的要求，明確指出防水混凝土必須減少混凝土開裂的措施。對(duì)混凝土的和易性（流動(dòng)性，黏聚性、保水性）都做了說明。因?yàn)楹芎?jiǎn)單，防水要達(dá)到50年甚至是100年，光靠2道外防水根本做不到，必須依靠混凝土本身，影響混凝土耐久性主要因素就是混凝土開裂和混凝土不密實(shí)（蜂窩、孔洞、麻面）這些問題的出現(xiàn)也主要是因?yàn)榛炷梁鸵仔圆缓枚斐伞?

所以強(qiáng)條上這么要求，非常正確。

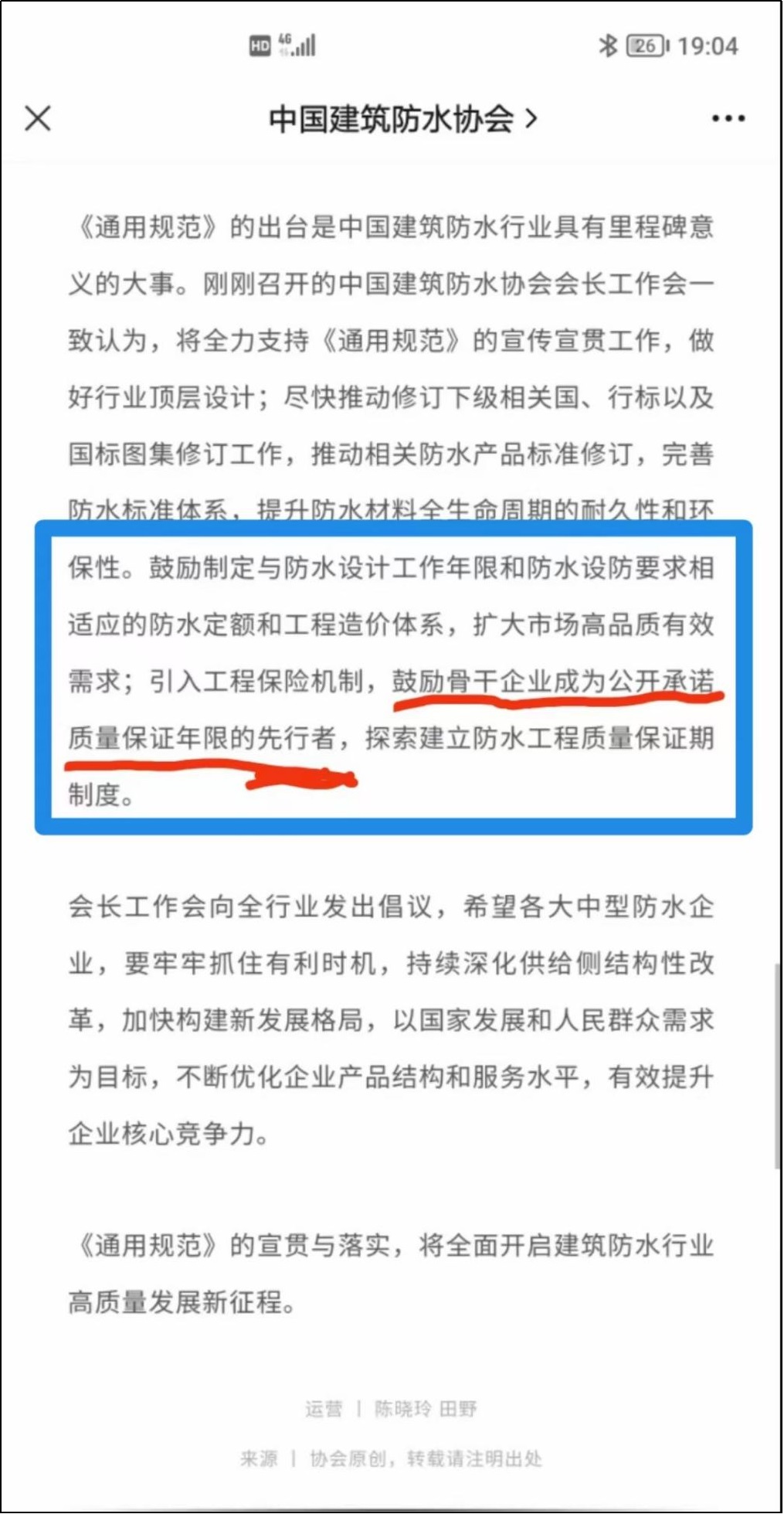

中國(guó)建筑防水協(xié)會(huì)發(fā)文

科洛防水率先承諾

為什么科洛防水可以承諾50年內(nèi)免費(fèi)維修？

這是因?yàn)榭坡鍎傂苑浪从诿绹?guó)1899，由美國(guó)著名化學(xué)家霍爾發(fā)明，用于二戰(zhàn)時(shí)期美國(guó)地下軍事掩體抗裂防滲，防水防潮，歷經(jīng)100多年使用驗(yàn)證。科洛防水全球148個(gè)國(guó)家累計(jì)施工面積高達(dá)98億平米。被廣泛用于美國(guó)海軍陸隊(duì)博物館、德國(guó)亞琛大教堂、德國(guó)柏林奧林匹克體育場(chǎng)、韓國(guó)體育館、倫敦西斯羅機(jī)場(chǎng)、古巴哈瓦那防浪堤等世界著名工程。

采用科洛結(jié)構(gòu)自防水技術(shù)（內(nèi)摻+外噴）即混凝土內(nèi)摻科洛抗裂防滲劑，外噴科洛永凝液DPS防水劑。關(guān)鍵是:材料無機(jī)不老化，科洛內(nèi)摻材料解決了溫縮開裂，增加了混凝土和易性，避免了混凝土蜂窩、孔洞、麻面。外噴科洛DPS材料通過與混凝土反應(yīng)，密封混凝土結(jié)構(gòu)，使得混凝土變得厚實(shí)。解決了卷材搭出容易失效，卷材易老化，治標(biāo)不治本問題。

科洛內(nèi)摻產(chǎn)品：科洛抗裂防滲劑介紹

①該產(chǎn)品是液體的，可在混凝土攪拌站直接摻入（摻量按照膠凝材料的2%，1立方大約8公斤左右）。

摻完以后混凝土泵送時(shí)不阻泵，不離析、不泌水，可達(dá)到幾乎自密實(shí)混凝土要求。（對(duì)于攪拌站可省去膨脹劑、泵送劑）。澆筑出來的混凝土沒有蜂窩、孔洞、麻面等。更重要的是可以解決混凝土的溫度裂縫，干縮。提高混凝土后期的抗壓強(qiáng)度和抗折強(qiáng)度。

非常適合橋梁、隧道、高鐵、地鐵、污水廠、水電站等一切混凝土主體結(jié)構(gòu)。

科洛無機(jī)納米抗裂防滲劑專有的鋁鈣抑制劑，可選擇性的抑制C3A（鋁酸三鈣）早期的快速水化，可大幅度降低水泥早期水化熱，降低早期最大水化熱峰值，緩解了混凝土結(jié)構(gòu)內(nèi)外溫度差，使混凝土內(nèi)外溫度幾乎一致。避免或減少了溫度裂縫和干縮裂縫，同時(shí)能夠使得C2S（硅酸二鈣）和C3S（硅酸三鈣）充分水化，提高后期強(qiáng)度90天可提高到160%，極限拉伸值提高到120%。使混凝土具有更好的和易性，避免容易出現(xiàn)的蜂窩、孔洞、麻面，對(duì)混凝土細(xì)小裂縫具有二次自修復(fù)作用。

使用科洛無機(jī)納米抗裂防滲劑產(chǎn)品5大好處：

①解決溫度裂縫；

②解決蜂窩、孔洞、麻面；

③提高后期抗壓抗折強(qiáng)度；

④增加混凝土和易性（流動(dòng)性、保水性，黏聚性）；

⑤提高混凝土耐酸堿、使用壽命。

科洛外噴產(chǎn)品介紹

①科洛永凝液DPS防水劑

科洛永凝液DPS是一種水基性含有催化劑和活性化學(xué)物質(zhì)的防水材料，能迅速有效地與混凝土結(jié)構(gòu)層中的氫氧化鈣、氯化鈣、硅酸鈣等反應(yīng)，形成惰性晶體嵌入混凝土的毛細(xì)孔，密閉微細(xì)裂縫，從而極大地增強(qiáng)混凝土表層地密實(shí)度和抗壓強(qiáng)度。這種反應(yīng)分成兩個(gè)階段：第一個(gè)階段，會(huì)在孔隙及毛細(xì)孔隙產(chǎn)生一種硅石凝膠膜，當(dāng)硅石凝膠膜種地水分蒸發(fā)后，會(huì)固化成一種晶體狀的結(jié)構(gòu)。第二階段，透過這種化學(xué)反應(yīng)，固化形成的晶體將嵌入到混凝土地毛細(xì)孔中和微小縫隙，達(dá)到永久密封混凝土，提高致密性，并且同時(shí)也為混凝土提供良好的透氣性能。在混凝土干燥狀態(tài)下，結(jié)晶物質(zhì)是休眠的，遇水時(shí)，結(jié)晶物再次膨脹，填充混凝土毛細(xì)孔，阻擋水分滲入，這一循環(huán)只要遇水即可反復(fù)進(jìn)行，對(duì)混凝土進(jìn)行永久密封。

使用科洛永凝液DPS防水劑產(chǎn)品5大好處：

①能夠修復(fù)0.6mm以內(nèi)的裂縫；

②提高抗?jié)B等級(jí)，抗壓強(qiáng)度，大幅度提高混凝土密實(shí)度

③抗風(fēng)化、碳化、氯離子侵蝕；

④提高混凝土堿性；

⑤無機(jī)不老化，遇水被激活，周而復(fù)始，往復(fù)循環(huán)。

下面重點(diǎn)介紹科洛抗裂劑

1、混凝土內(nèi)摻科洛水性無機(jī)納米抗裂防滲劑，按膠凝材料重量的0.5%在攪拌站或現(xiàn)場(chǎng)罐車加入，可大幅度提高混凝土和易性及保塌落性能（可做到2小時(shí)0塌損）避免或減少混凝土出現(xiàn)開裂（溫度裂縫，干縮裂縫）并可提高混凝土極限拉伸值，讓混凝土變得更有韌性，極限拉伸值可達(dá)到基準(zhǔn)混凝土120%左右，提高了混凝土的抗拉強(qiáng)度，有利減少混凝土溫度裂縫和收縮變形帶來的開裂。

2、產(chǎn)品性能驗(yàn)證

①對(duì)混凝土開裂的抑制效果驗(yàn)證

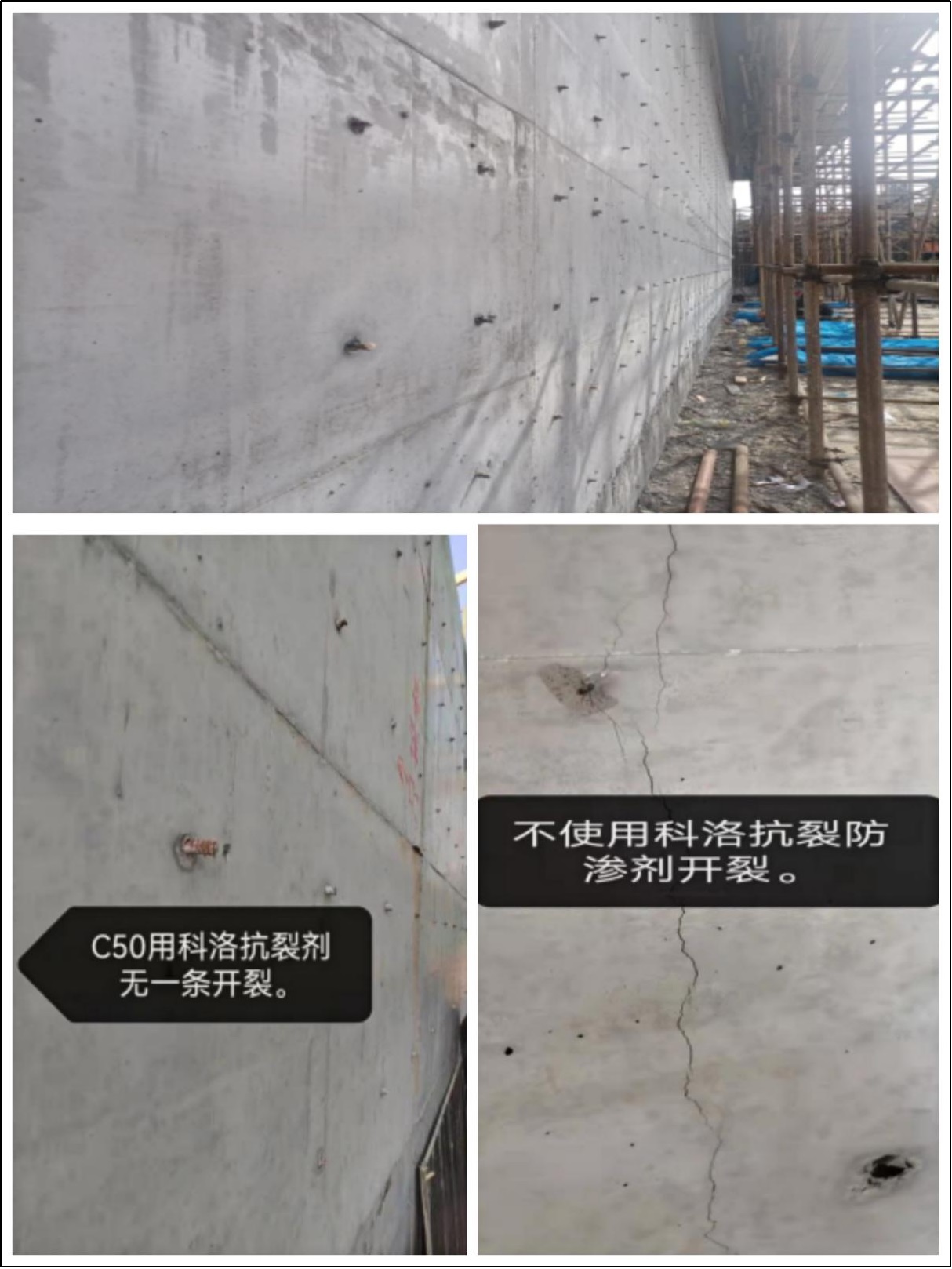

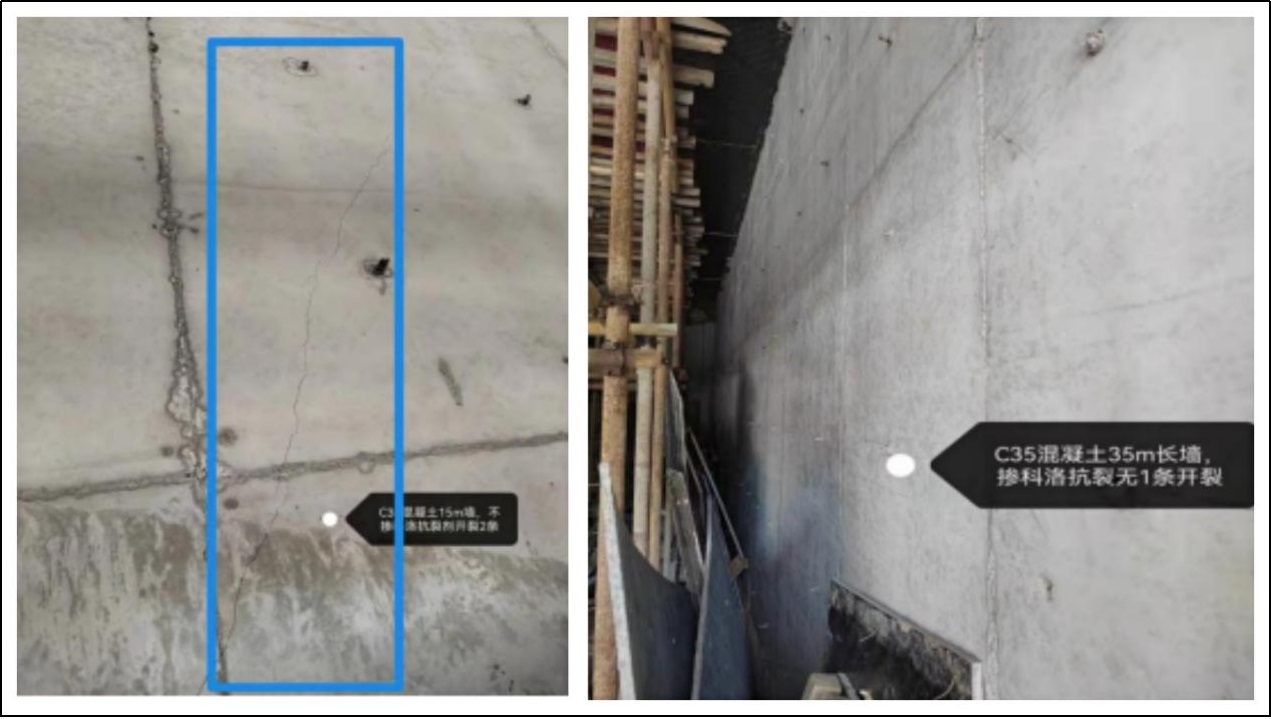

8米高C35側(cè)墻無內(nèi)摻15米長(zhǎng)開裂2條，同樣的35米長(zhǎng)內(nèi)摻抗裂劑開裂0條.

山西運(yùn)城開發(fā)區(qū)污水廠使用效果

（底板后1M,側(cè)墻底厚80公分，上厚40公分）

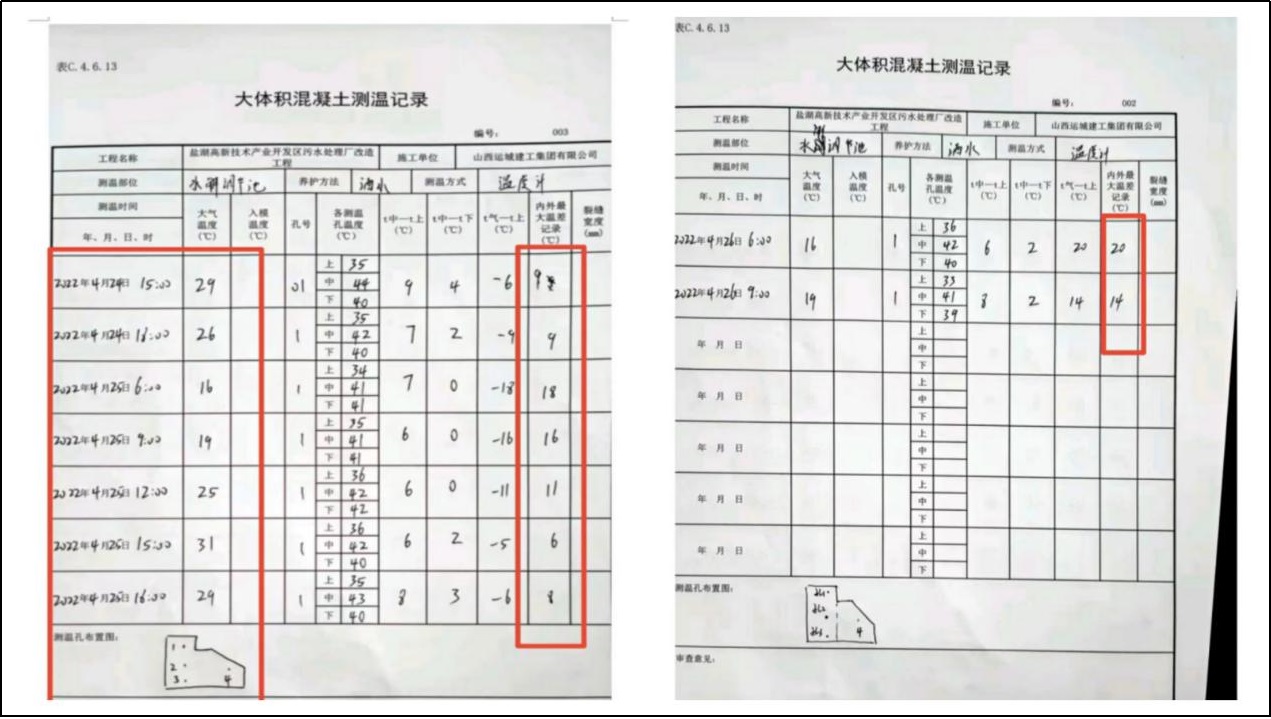

1米厚大體積底板溫控效果，連續(xù)測(cè)試3天里外最大溫差都在20度以內(nèi)。

浙石化生化池使用效果

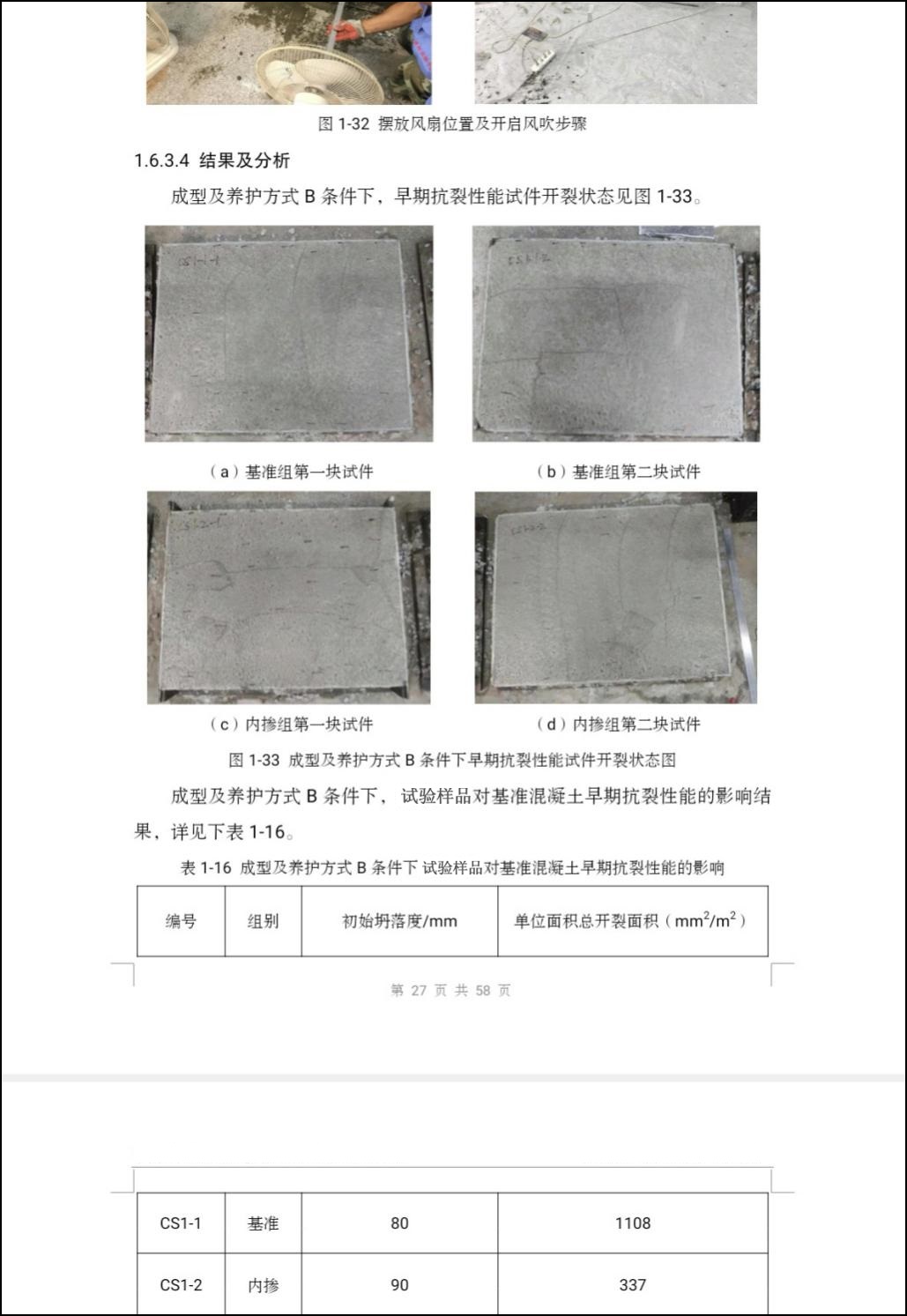

試驗(yàn)結(jié)果基準(zhǔn)試樣開裂1108，內(nèi)摻科洛無機(jī)納米抗裂防滲劑的開裂337，減少：達(dá)69.5%。

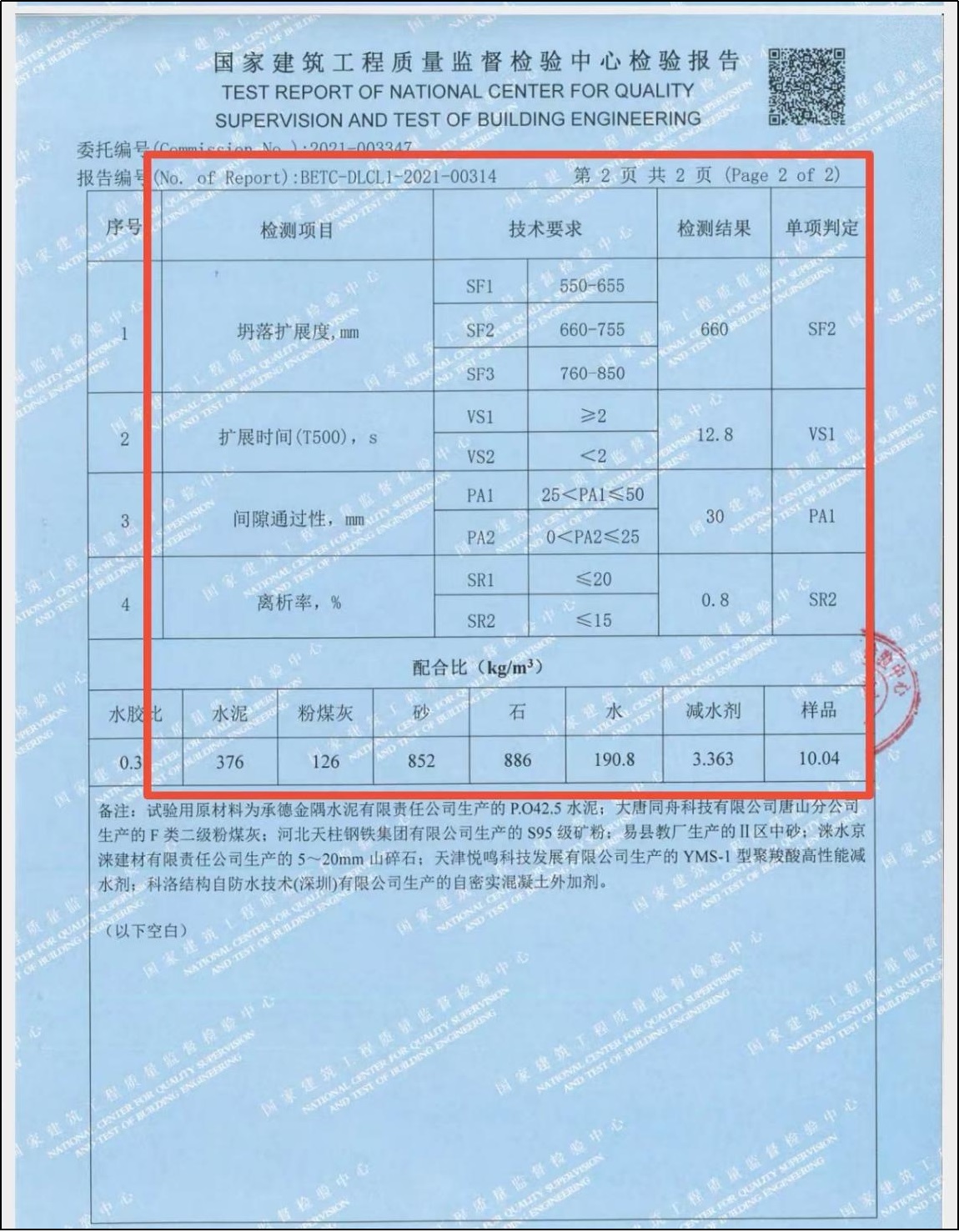

3、產(chǎn)品的和易性驗(yàn)證(減少或避免蜂窩、孔洞、麻面等）

通過以上檢測(cè)可以看到，添加水性無機(jī)納米抗裂防滲劑的混凝土可以達(dá)到自密實(shí)混凝土技術(shù)的要求。即混凝土在合理的級(jí)配下無需工人振搗就可以自動(dòng)密實(shí)模板及鋼筋，避免了工人在現(xiàn)場(chǎng)容易加水的問題，在同樣的振搗條件下不容易出現(xiàn)蜂窩、孔洞、麻面問題。

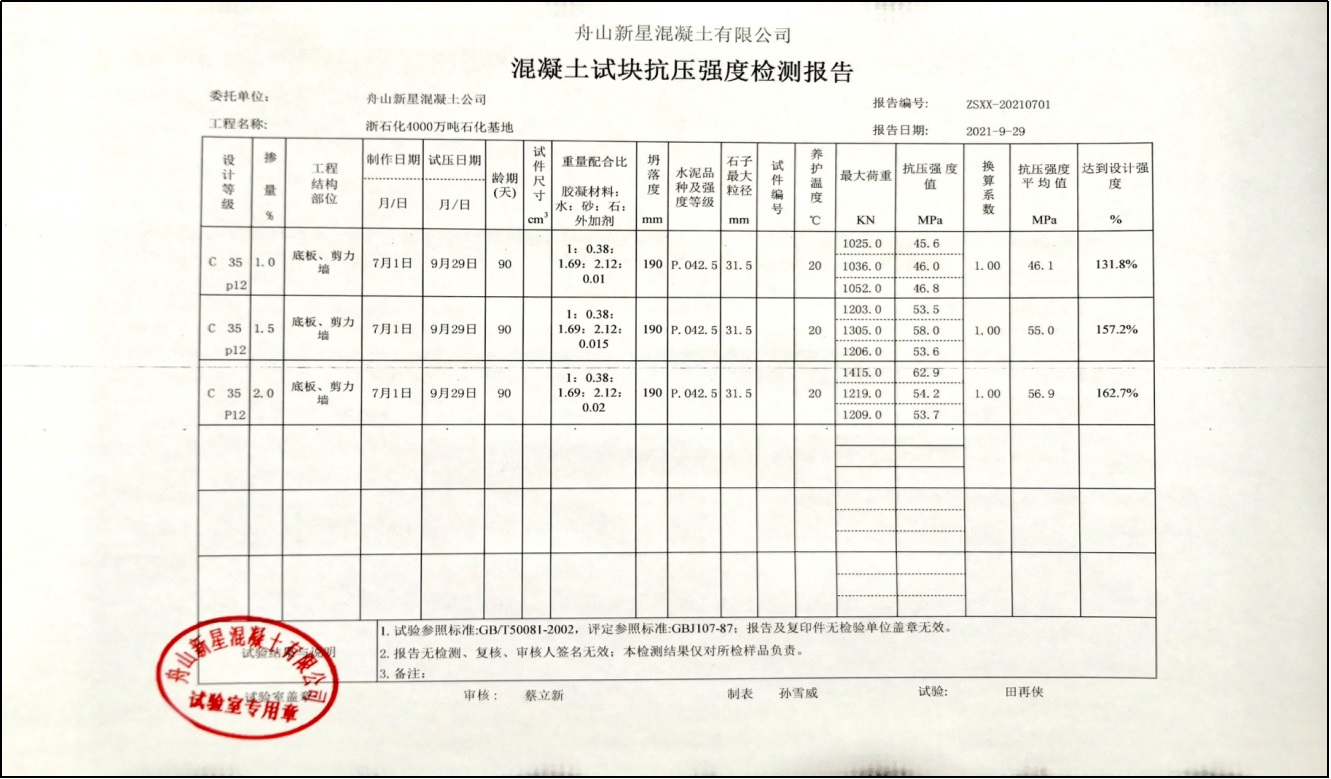

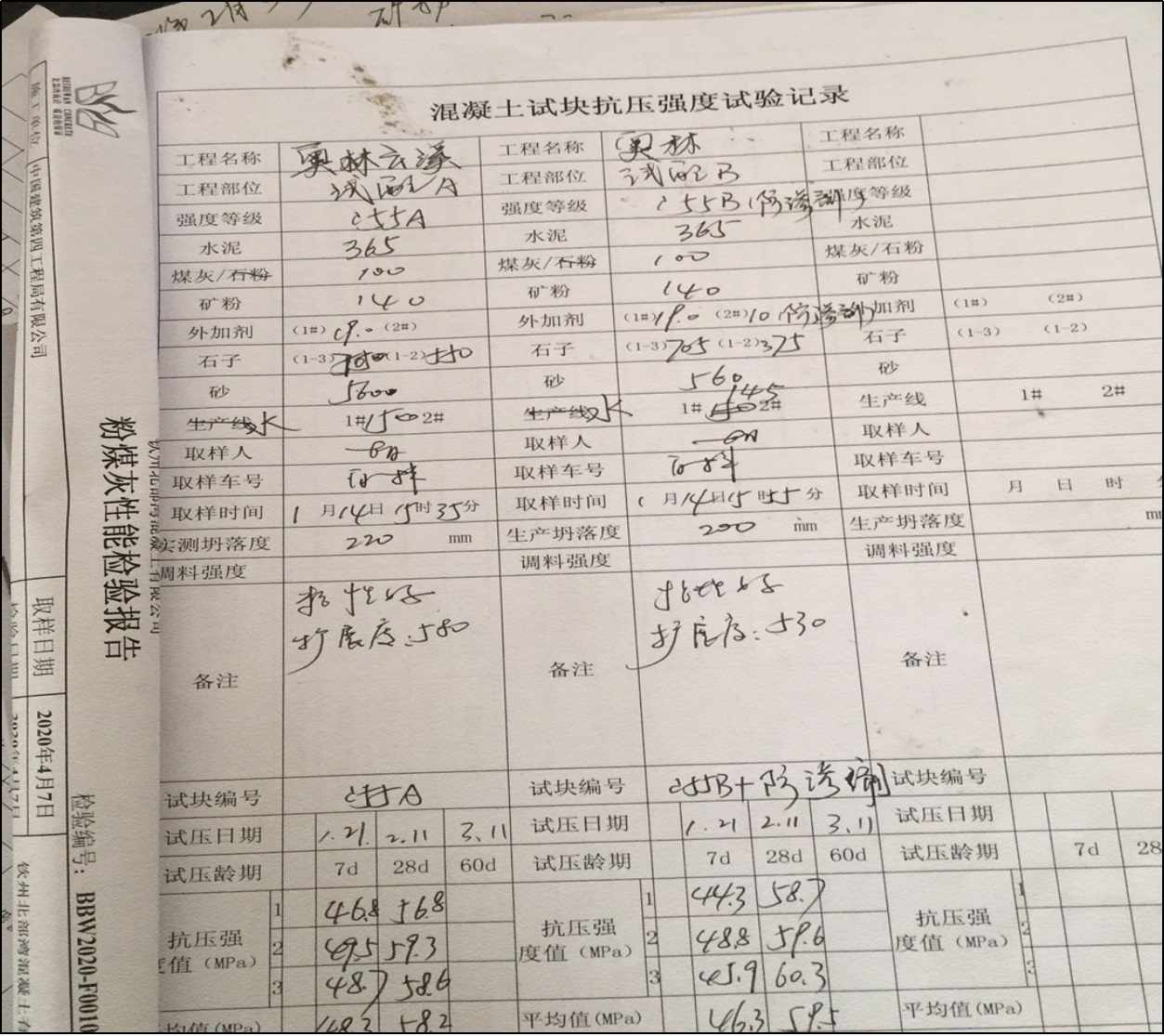

4、后期抗壓強(qiáng)度增長(zhǎng)驗(yàn)證

C35P12的混凝土內(nèi)摻后在90天抗壓強(qiáng)度達(dá)到了56.9MPA.

基準(zhǔn)混凝土28天抗壓強(qiáng)度58.3MPA,內(nèi)摻后59.5MPA

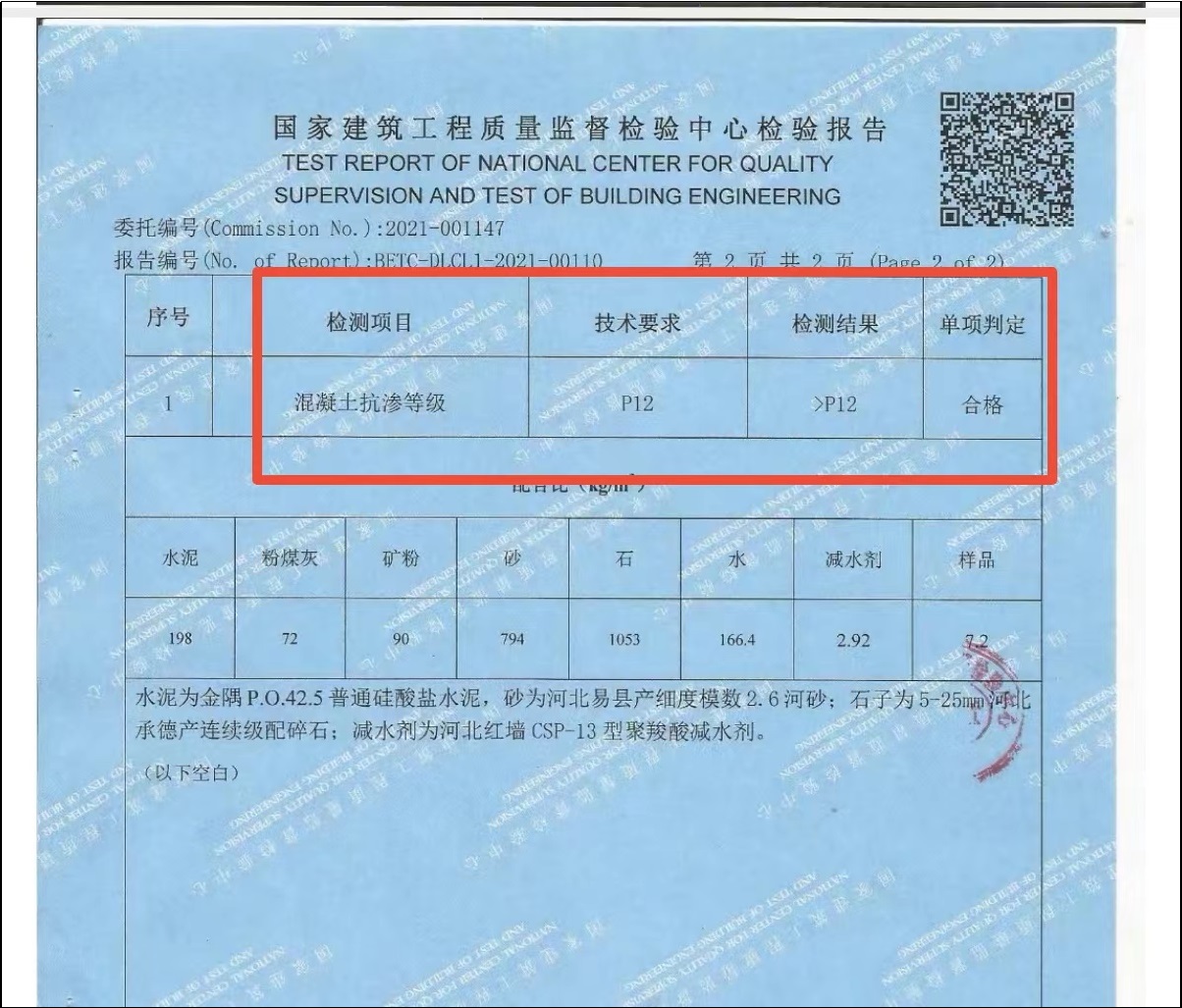

5、對(duì)混凝土抗?jié)B等級(jí)能力（P12)、耐久性、耐腐蝕能力的驗(yàn)證

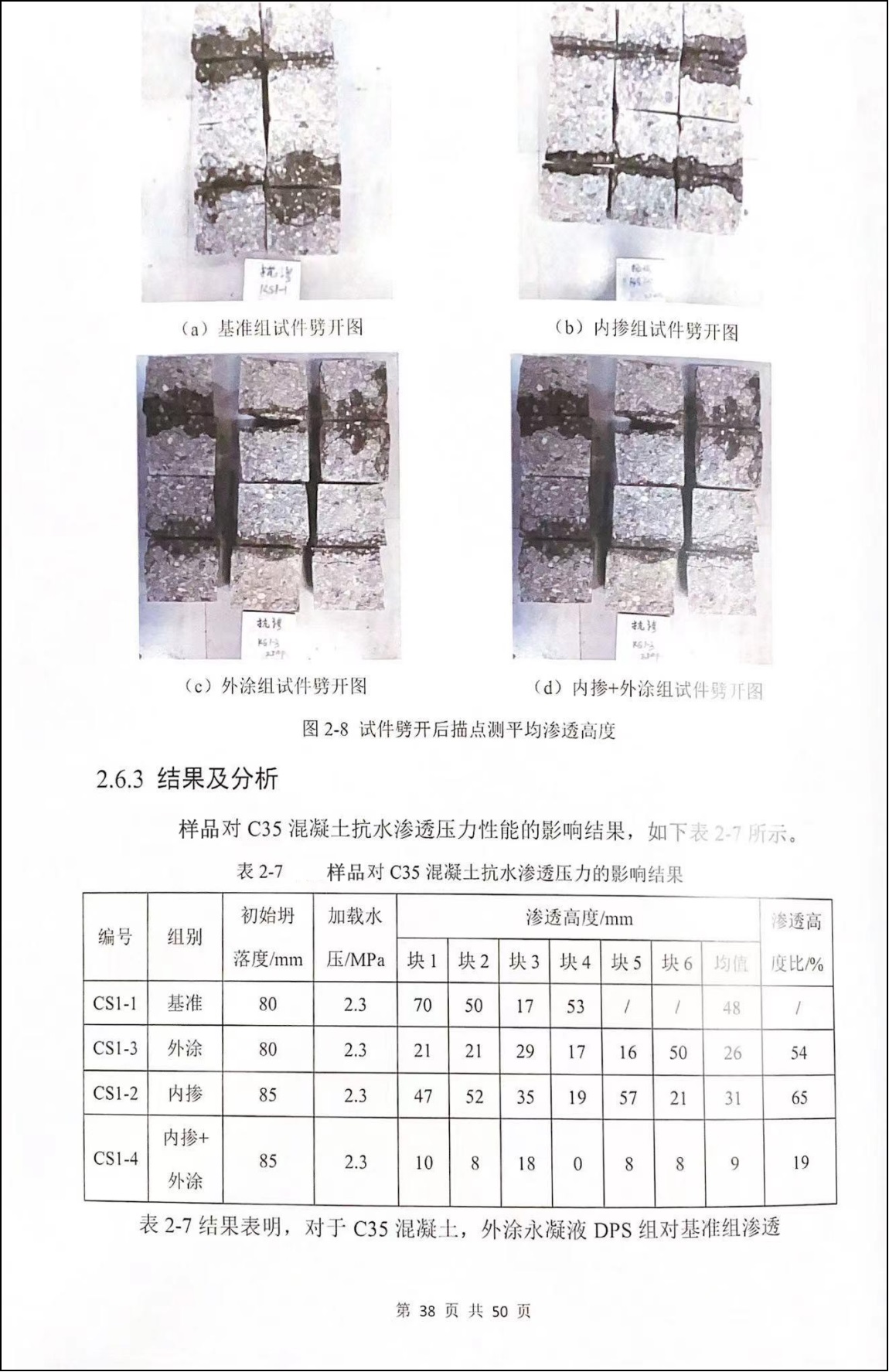

6、進(jìn)一步抗?jié)B能力（P23壓力下測(cè)試）驗(yàn)證

在2.3MPA(P23)測(cè)驗(yàn)結(jié)果基準(zhǔn)混凝土滲透深度為48mm，內(nèi)摻科洛無機(jī)納米抗裂防滲劑+外噴科洛永凝液DPS后，滲透深度為：9mm，滲透高度降低：81.2%。內(nèi)摻滲透深度為31mm.

通過以上檢測(cè)可以看到，添加科洛抗裂防滲劑的混凝土可以達(dá)到抗?jié)B等級(jí)P12以上。完全超過一般建筑要求的P8，P10.

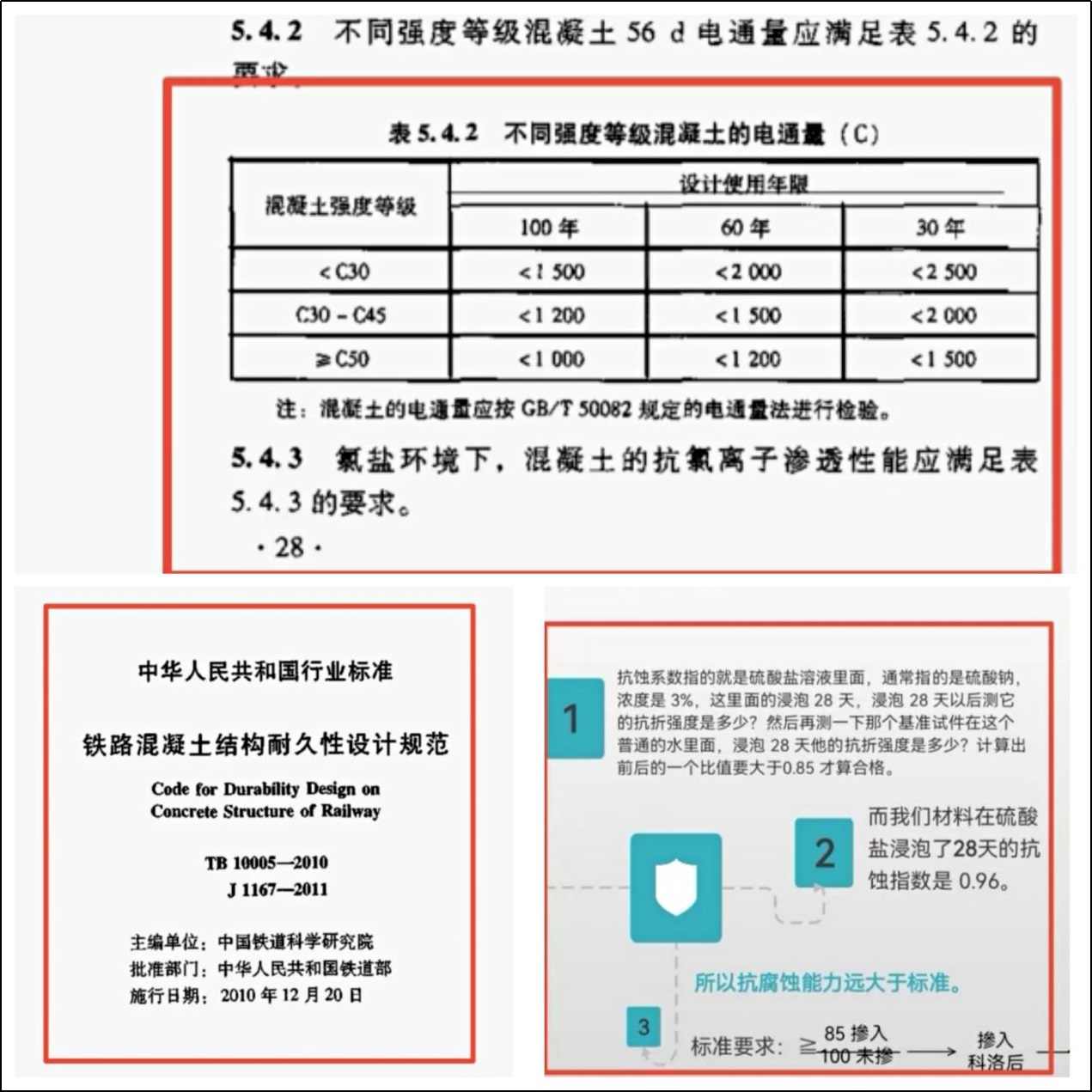

通過以上檢測(cè)可以看到，添加科洛抗裂防滲劑的混凝土電通量在1000C以下，完全達(dá)到鐵路要求壽命100年。抗?jié)B等級(jí)達(dá)到P12完全超過一般建筑要求的P8，P10. 抗腐蝕系數(shù)高達(dá)0.96，特別適合要求耐凍融、耐腐蝕、高抗裂，高抗?jié)B的環(huán)境中。

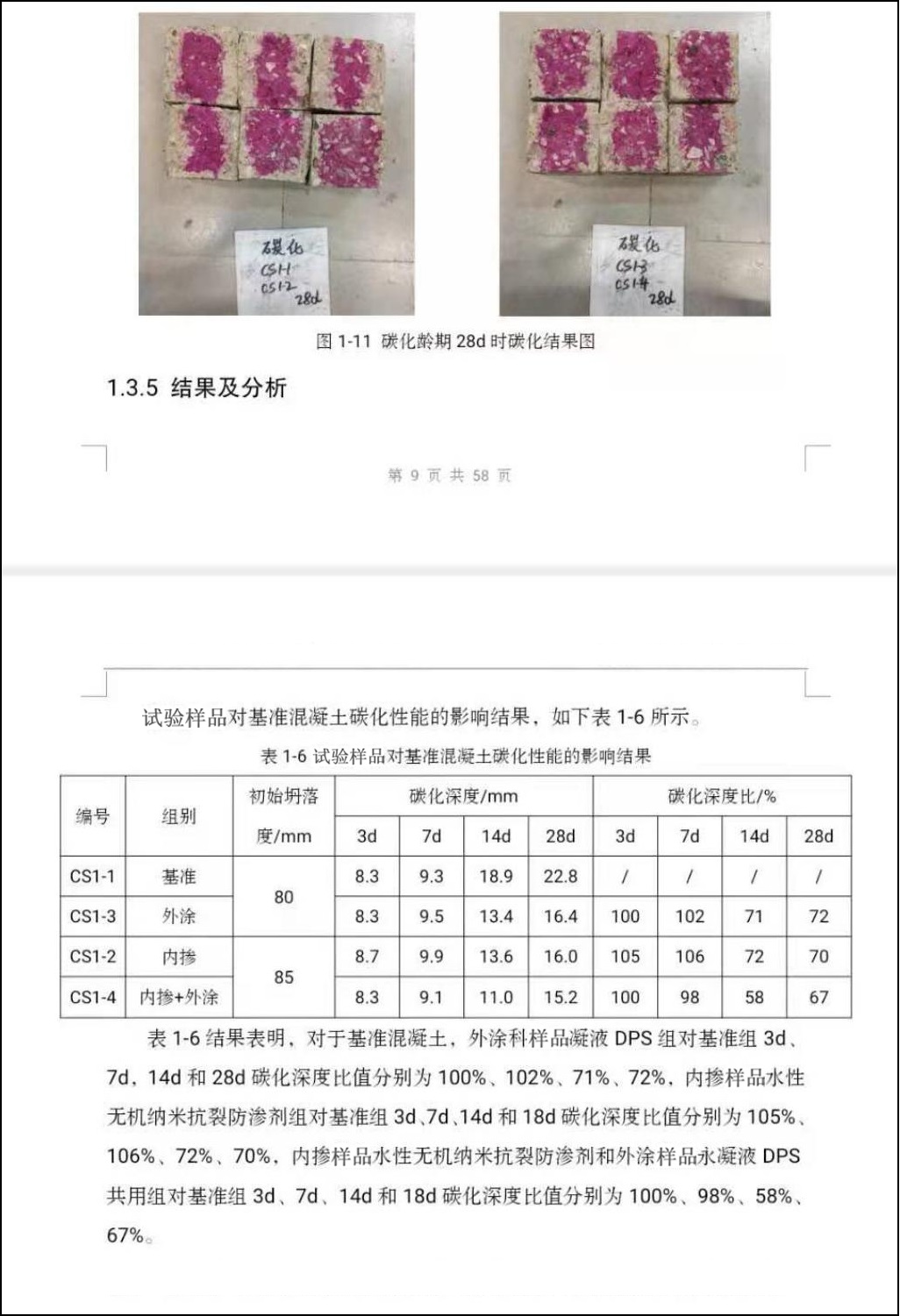

7、對(duì)抗碳化能力效果驗(yàn)證

試驗(yàn)結(jié)果基準(zhǔn)試件碳化深度為：22.8mm，外噴科洛永凝液DPS碳化深度：16.4mm，內(nèi)摻科洛無機(jī)納米抗裂防滲劑碳化深度：16mm，內(nèi)摻+外噴試件碳化深度為：15.2mm，降低率高達(dá)：33%。

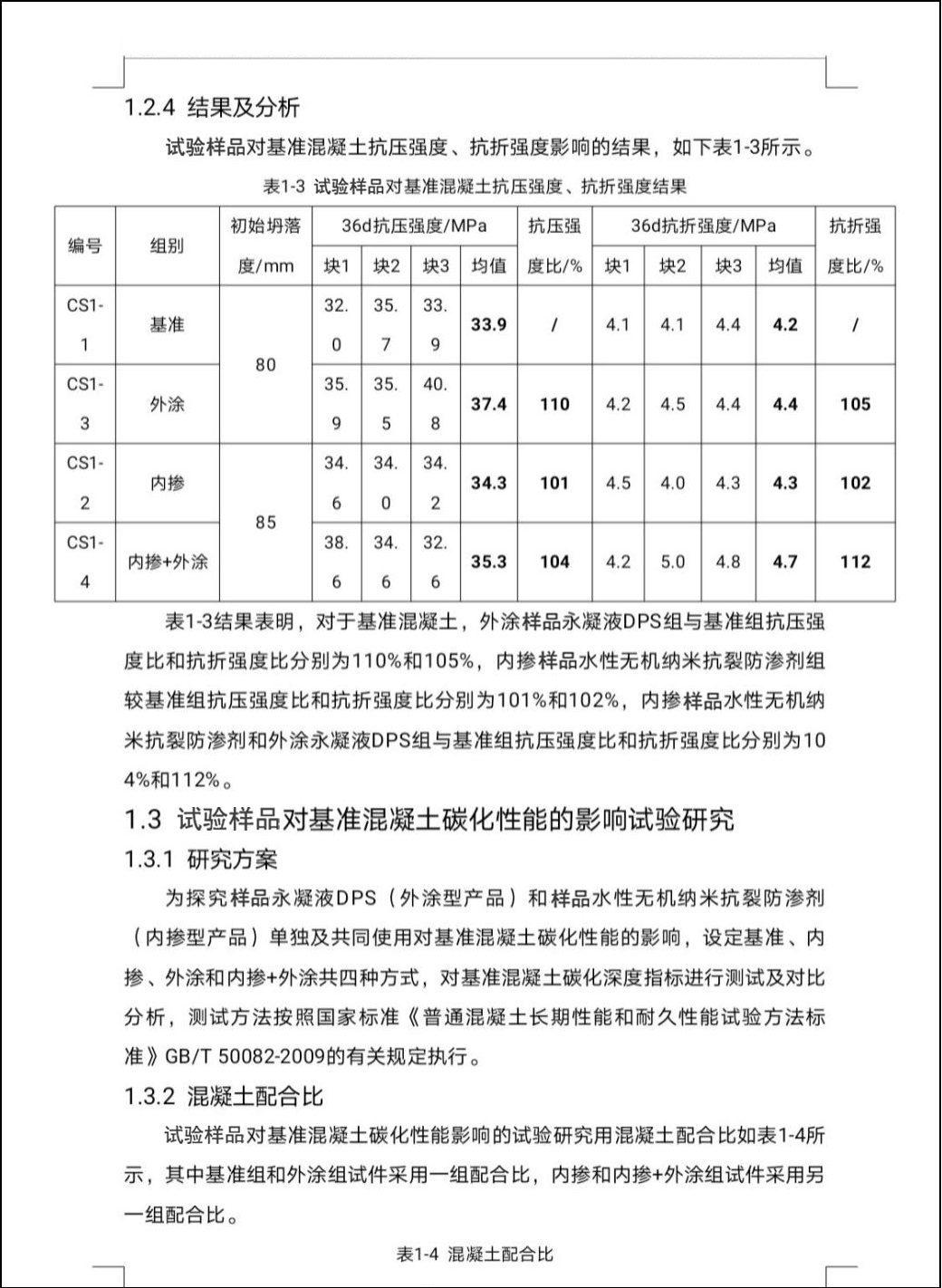

8、對(duì)抗壓抗折強(qiáng)度的影響效果驗(yàn)證

摻無機(jī)納米抗裂防滲劑后：34.3MPa，內(nèi)摻+外噴后：38.2MPa，提高： 4.3%。基準(zhǔn)試件抗折強(qiáng)度為4.2MPa，外噴DPS后為：4.4MPa，內(nèi)摻無機(jī)納米抗裂防滲劑后：4.3MPa，內(nèi)摻+外噴后：4.7MPa，提高 11%。

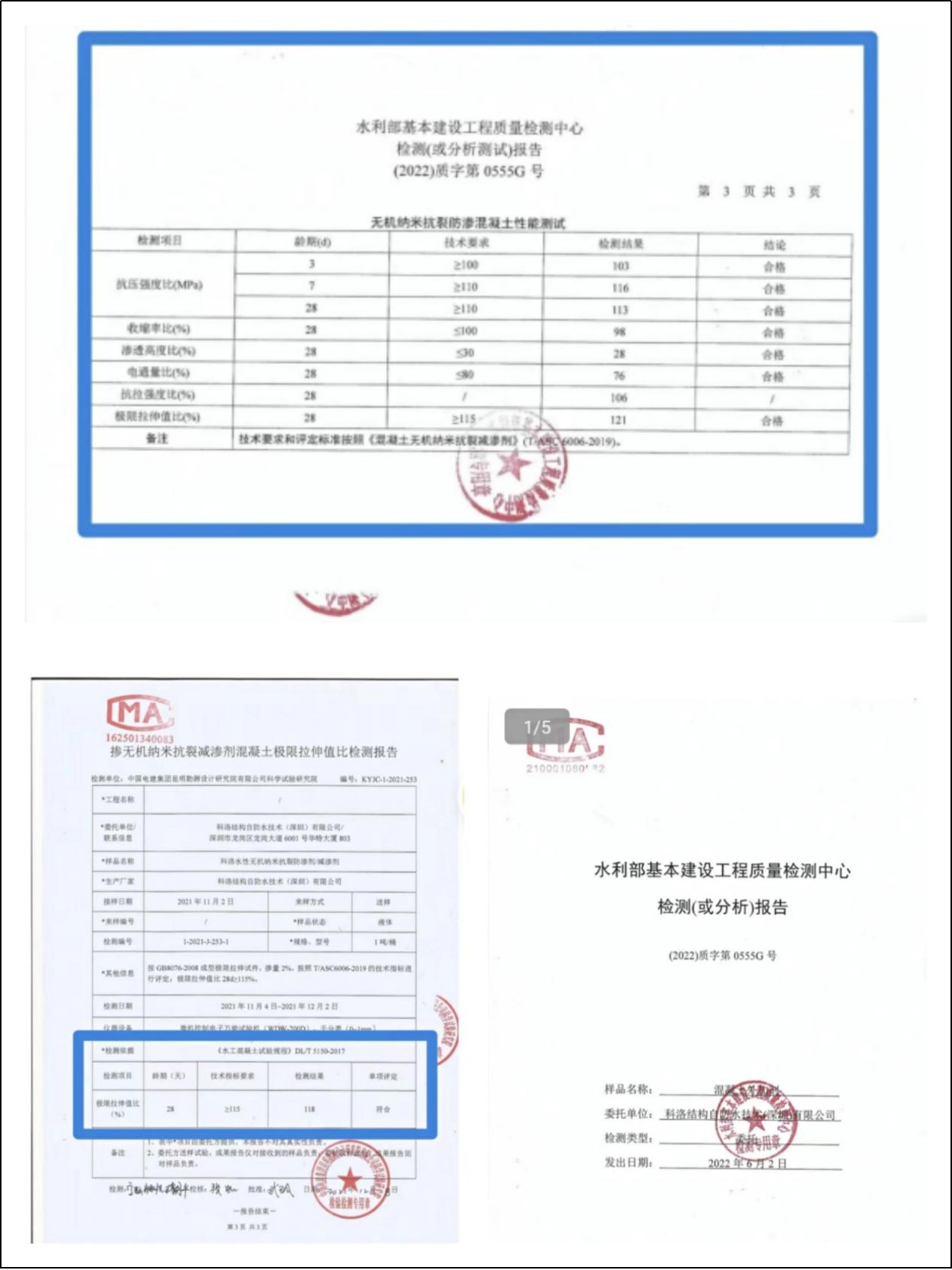

9、對(duì)混凝土極限拉伸值提高能力的驗(yàn)證

通過水利部和中國(guó)電建昆明勘測(cè)設(shè)計(jì)研究院科學(xué)實(shí)驗(yàn)研究院檢測(cè)證明使用科洛抗裂劑后混凝土的極限拉伸值是基準(zhǔn)的120%左右

使用科洛防水全球部分案例編輯本段

國(guó)外案例

1、美國(guó)海軍陸隊(duì)博物館使用科洛結(jié)構(gòu)自防水

2、美國(guó)胡佛大壩使用科洛結(jié)構(gòu)自防水

3、美國(guó)洛杉磯國(guó)際機(jī)場(chǎng)使用科洛結(jié)構(gòu)自防水

4、美國(guó)帝國(guó)大廈使用科洛結(jié)構(gòu)自防水|

5、美國(guó)海軍陸隊(duì)博物館使用科洛結(jié)構(gòu)自防水

6、德國(guó)亞琛大教堂使用科洛結(jié)構(gòu)自防水

7、美國(guó)海軍陸隊(duì)博物館使用科洛結(jié)構(gòu)自防水

8、德國(guó)柏林博物館使用科洛結(jié)構(gòu)自防水

9、德國(guó)柏林奧林匹克體育場(chǎng)使用科洛結(jié)構(gòu)自防水

國(guó)內(nèi)案例

科洛結(jié)構(gòu)自防水應(yīng)用：

1、地鐵管廊

? ? ? A、青島地鐵一號(hào)線

? ? ? B、大連地鐵四號(hào)線

? ? ? C、東莞電纜管廊

2、高速高鐵

? ? ? A、焦太高鐵

? ? ? B、莞番高速

? ? ? C、深惠城際鐵路

3、橋梁隧道

? ? ? A、杭甬高速橋梁隧道

? ? ? B、梧州大橋

? ? ? C、蘇通大橋

? ? ? D、虎門二橋

4、水庫大壩

? ? ? A、金寨蓄能電站

? ? ? B、溫峽口水庫

5、污水處理廠

? ? ? A、云浮污水處理廠

? ? ? B、六安金安污水處理廠

? ? ? C、武漢蔡甸污水處理廠

? ? ? D、運(yùn)城高新發(fā)污水廠

6、工商地產(chǎn)

? ? ? A、萬科金域國(guó)際（南寧）

? ? ? B、國(guó)家能源集團(tuán)岳電廠

? ? C、萬科山望（濟(jì)南）

? ? ? D、浙江中石化

? ? ? E、陽谷未來城（聊城）

? ? ? F、嘉興國(guó)際交流中心

深圳歐加大廈（OPPO國(guó)際總部中心）
